Сальник (манжета армированная), манжета резиновая (манжета гидравлическая или манжета пневматическая) пытаемся разобраться и понять!!!!!!
Погрузимся в мир сальников и попытаемся понять, что есть сальник (манжета армированная) и что же такое манжета гидравлическая или пневматическая. Мир рти (резинотехнических изделий) очень разнообразный, интересный и необходимый. Попытаемся разобраться в принципе устройства сальников, определении и их применении и понять, что такое сальник на самом деле, простым языком.
Сальники это – уплотнение (уплотнитель резиновый), которое защищает механизм от попадания внутрь мусора (пыли, влаги, инородных тел), и не дает смазочным материалам, которые обеспечивают смазку механизма от перегрева, выходить наружу, это определение максимально упрощенно.

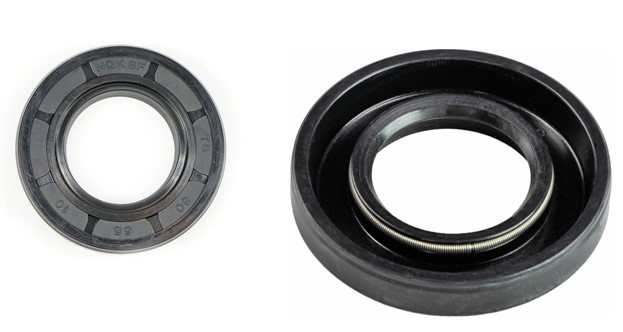

Вот так выглядит nqk сальники или другими словами – манжета армированная. Армированная, потому что внутри, есть пружинка.
Nqk сальники производитель тайваньская корпорация, одна из крупнейших в КНР. Имеет огромные мощности и площадь, специализируется на производстве рти (резинотехнических изделий), таких как сальники, уплотнительных колец, уплотнений любых размеров и сложности, и других изделий.
Тут главное не путать сальники nok и Nqk сальники. Nok – это японский производитель сальников.
Сальники купить и заменить процедура не тривиальная, и вы наверняка слышали от своих знакомых такие слова: сальник привода, замена сальника привода, сальник полуоси, сальник коленвала передний, сальник распредвала, сальник рулевой рейки, сальник ступицы, задний сальник коленвала, рти балтика, манжета гост 8752 79, гост 8752 79 манжеты резиновые армированные сальники для валов и др.
Перед тем как купить сальник, нам нужно знать его размер. Самый простой способ, это снять старый сальник и прочитать на нем маркировку с размерами, но часто происходит так, что при снятии сальника мы его повреждаем и надпись становится не читаемой или в процессе эксплуатации, происходит потертость поверхности сальника и что-либо на нем прочитать, не представляется возможным.
Тогда придется воспользоваться, старым добрым механическим штангенциркулем или купить электронный штангенциркуль, по которому очень легко определить размер.

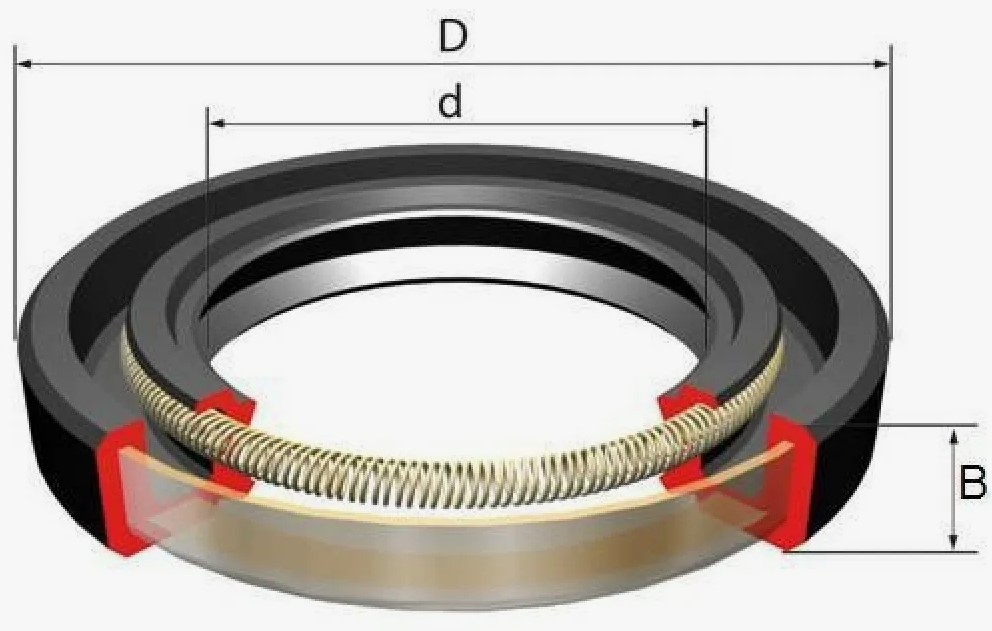

Ну и знаю размер сальника, мы можем воспользоваться сервисом подбор сальников по размерам онлайн на любом сайте по продаже резинотехнических изделий. Подбор сальника по размерам можете произвести у нас на сайте AutoLugansk.ru (АвтоЛуганск.Ру) воспользовавшись буквой «х» на кириллице для разделения размеров. Для сальника (армированного манжета) первым параметром указывается внутренний диаметр сальника, вторым параметром наружный диаметр сальника и третьим параметром его высота.
Пример: 30х40х7. Можно последний параметр не указывать
Результат поиска без учета последнего параметра - высоты:
Сальник 30х40х10-2 RST/TC
Сальник 30х40х4-2,2
Сальник 30х40х7-2 RST/TC
Манжеты резиновые (гидравлически или пневматические) нужно искать у нас на сайте по другому принципу, сначала указывается наружный диаметр манжеты, потом внутренний, высоту можно не указывать.
Пример: 70х55
Результат поиска:
Манжета гидравлическая 70х55х12 PU
Манжета гидравлическая 70х55х9 PU
Манжета гидравлическая 70х55 ГОСТ 14896-84 (1-70х55)
Размеры пневматических манжет согласно их маркировки по ГОСТ 6678-72
Часто чтобы продать манжету или купить манжеты возникает вопрос, как узнать размер манжеты по маркировке: 1-056-3, 2-009-3. Что означают цифры вначале, что означают цифры в конце, голова идет кругом.
Постараемся немного помочь и приведем таблицу соответствия размера манжеты и ее маркировки.
Постараемся объяснить и разложить по полочкам маркировку пневматических манжет.
Итак начнем с лева на право.... 2-009-3
- первая цифра означает тип манжеты, (1) - для уплотнения цилиндра, (2) - для уплотнения поршня
- средняя часть в зависимости от типа уплотнения означает - диаметр уплотняемого цилиндра или диаметр уплотняемого штока.
- последняя часть означает тип резины
Можете увидеть эту разницу на картинках приведенных ниже, а соотношение маркировки к размерам приведены в таблицах.
Манжеты пневматические по ГОСТ 6678-72 изготавливаются двух типов.
тип 1. Манжеты резиновые пневматические для уплотнения цилиндра.
тип 2. Манжеты резиновые пневматические для уплотнения штока.

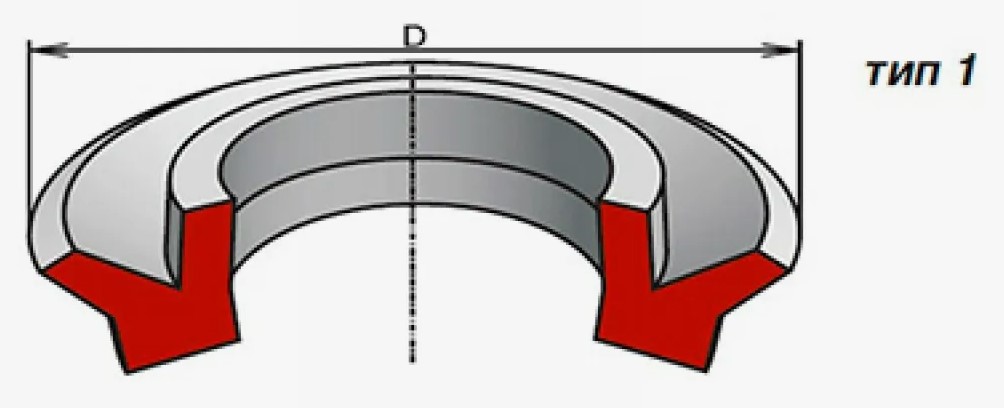

ГОСТ 6678-72 тип 1. Манжеты резиновые пневматические для уплотнения цилиндра.
пример обозначения манжет: 1-020-3,
где
"1" - тип манжеты,
"-020-" - диаметр уплотняемого цилиндра 20мм,
"3" - тип резины
соответственно внутренний диаметр манжеты 9.5мм, наружный диаметр манжеты 21мм, высота манжеты 4мм
Размеры манжет по ГОСТ 6678-72 тип 1:
маркировка | размер |
пневматическая манжета 1-010-3 | 1,5 х 11 х 3,5 |
пневматическая манжета 1-011-3 | 2,5 х 12 х 3,5 |
пневматическая манжета 1-012-3 | 3,5 х 13 х 3,5 |
пневматическая манжета 1-014-3 | 5,5 х 15 х 3,5 |
пневматическая манжета 1-016-3 | 7,5 х 17 х 3,5 |
пневматическая манжета 1-018-3 | 7,5 х 19 х 4 |
пневматическая манжета 1-020-3 | 9.5 х 21 х 4 |
пневматическая манжета 1-022-3 | 11,5 х 23 х 4 |
пневматическая манжета 1-025-3 | 13 х 26 х 5 |
пневматическая манжета 1-028-3 | 16 х 29 х 5 |
пневматическая манжета 1-032-1 | 20 х 33 х 5 |
пневматическая манжета 1-036-3 | 21 х 37 х 6 |
пневматическая манжета 1-040-3 | 25 х 41 х 6 |
пневматическая манжета 1-045-3 | 30 х 46 х 6 |
пневматическая манжета 1-050-3 | 33 х 50 х 6,5 |
пневматическая манжета 1-056-3 | 39 х 56 х 6,5 |
пневматическая манжета 1-060-3 | 43 х 60 х 6,5 |
пневматическая манжета 1-063-3 | 46 х 63 х 6,5 |
пневматическая манжета 1-070-3 | 53 х 70 х 6,5 |
пневматическая манжета 1-071-3 | 54 х 71 х 6,5 |
пневматическая манжета 1-080-3 | 62 х 80 х 6,5 |
пневматическая манжета 1-090-3 | 72 х 90 х 6,5 |
пневматическая манжета 1-100-3 | 82 х 100 х 6,5 |
пневматическая манжета 1-110-3 | 90 х 109 х 7 |
пневматическая манжета 1-125-3 | 105 х 124 х 7 |
пневматическая манжета 1-140-3 | 118 х 139 х 7 |
пневматическая манжета 1-160-3 | 138 х 159 х 7 |
пневматическая манжета 1-180-3 | 158 х 179 х 7 |
пневматическая манжета 1-200-3 | 178 х 199 х 7 |
пневматическая манжета 1-220-3 | 198 х 219 х 7 |
пневматическая манжета 1-250-3 | 225 х 249 х 8 |
пневматическая манжета 1-280-3 | 258 х 279 х 8 |
пневматическая манжета 1-320-3 | 295 х 319 х 8 |
пневматическая манжета 1-360-3 | 335 х 359 х 8 |
пневматическая манжета 1-400-3 | 375 х 399 х 8 |

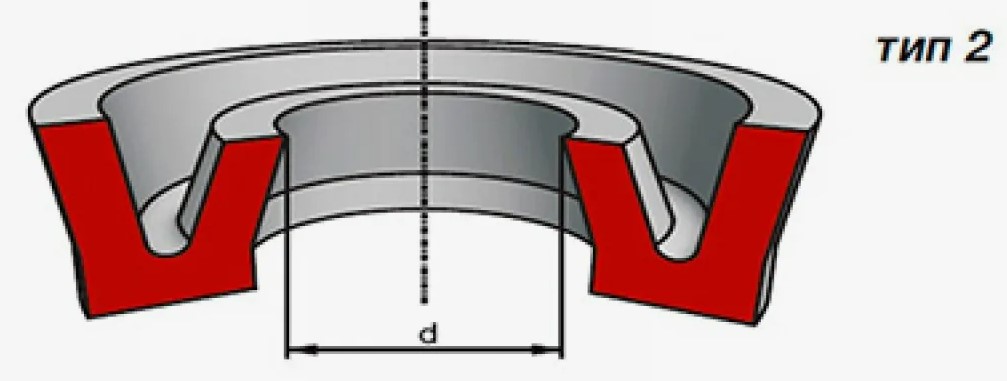

ГОСТ 6678-72 тип 2. Манжеты резиновые пневматические для уплотнения штока.
пример обозначения манжет: 2-020-3, где
"2" - тип манжеты, "-020-" - диаметр уплотняемого штока 20мм,
"3" - тип резины
соответственно внутренний диаметр пневматической манжеты 19мм, наружный диаметр манжеты 33.5мм, высота манжеты 6мм
Размеры пневматических манжет по ГОСТ 6678-72 тип 2:
маркировка | размер |
манжета пневматическая 2-005-3 | 4 х 14 х 4 |
манжета пневматическая 2-006-3 | 5 х 15 х 4 |
манжета пневматическая 2-008-3 | 7 х 17 х 4 |
манжета пневматическая 2-009-3 | 8 х 18 х 4 |
манжета пневматическая 2-010-1 | 9 х 21 х 5 |
манжета пневматическая 2-011-3 | 10 х 22 х 5 |
манжета пневматическая 2-012-3 | 11 х 23 х 5 |
манжета пневматическая 2-014-3 | 13 х 25 х 5 |
манжета пневматическая 2-016-3 | 15 х 29 х 6 |
манжета пневматическая 2-018-3 | 17 х 31 х 6 |
манжета пневматическая 2-020-3 | 19 х 33,5 х 6 |
манжета пневматическая 2-022-3 | 21 х 35 х 6 |
манжета пневматическая 2-025-3 | 24 х 38,5 х 6 |
манжета пневматическая 2-028-3 | 27 х 41,5 х 6 |
манжета пневматическая 2-032-3 | 31 х 45,5 х 6 |
манжета пневматическая 2-036-2 | 34,5 х 49,5 х 6 |
манжета пневматическая 2-040-3 | 38,5 х 53,5 х 6 |
манжета пневматическая 2-045-3 | 43,55 х 60,5 х 6 |
манжета пневматическая 2-050-3 | 48,5 х 65,5 х 6 |
манжета пневматическая 2-056-3 | 54 х 71,5 х 6 |
манжета пневматическая 2-060-3 | 58 х 75,5 х 6 |
манжета пневматическая 2-063-3 | 61 х 78,5 х 7 |
манжета пневматическая 2-070-3 | 68 х 85,5 х 7 |
манжета пневматическая 2-071-3 | 69 х 86,5 х 7 |
манжета пневматическая 2-080-3 | 78 х 95,57 х 7 |
манжета пневматическая 2-090-3 | 88 х 105,5 х 7 |
манжета пневматическая 2-100-3 | 98 х 112,5 х 7 |
манжета пневматическая 2-110-3 | 108 х 125,5 х 7 |
манжета пневматическая 2-125-3 | 123 х 140,5 х 7 |
манжета пневматическая 2-140-3 | 138 х 155 х 7 |
манжета пневматическая 2-160-3 | 158 х 175,5 х 7 |
манжета пневматическая 2-180-3 | 178 х 195,5 х 7 |
манжета пневматическая 2-200-3 | 198 х 215,5 х 7 |
